Ensemble avec le client et gagnant-gagnant ensemble.

|
| Lieu d'origine: | Chine |
| Nom de marque: | ZC |
| Certification: | CE/ISO |
| Numéro de modèle: | ZJ |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | du bois |
| Délai de livraison: | à condition |
| Conditions de paiement: | TTT ou LC |
| Mettre en évidence: | Machine de fabrication de panneaux de réfrigération 380V,Machine de fabrication de panneaux de réfrigération à 50 Hz,Machine à panneaux de chambre froide 380V |
||
|---|---|---|---|

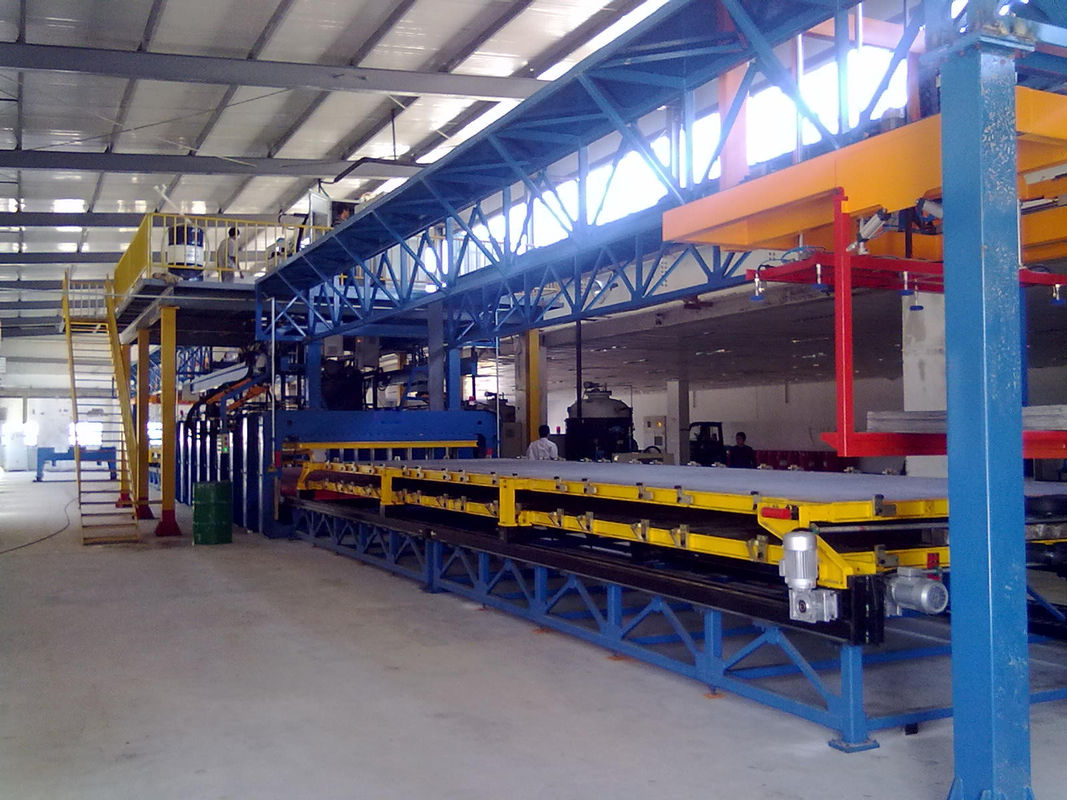

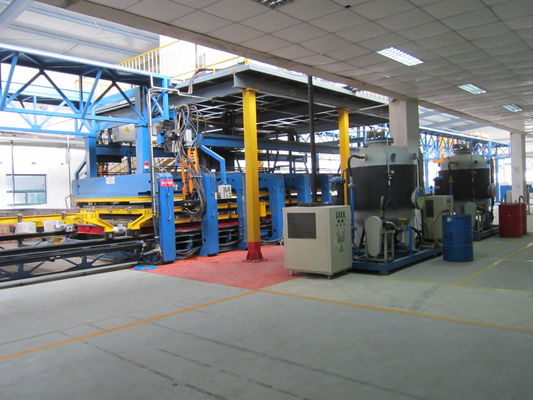

Machine à panneaux en PU discontinu
1. Application et propriétés:

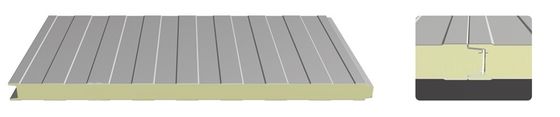

panneau en acier et en PU pour chambre froide;
2Paramètres principaux:
| Je ne veux pas. | Définition | Données |
| 1 | Taille nette de la table | 7 000 mm × 1500 mm |
| 2 | Épaisseur de la table: solide | 40 mm |
| 3 | Légèreté | 3.2um |
| 4 | Vitesse de déplacement de la table | 20 à 5 m/min |
| 5 | Moteur de conduite de table | 0.75 × 2 × 4 kW |
| 6 | Plage d'épaisseur des panneaux en mousse | 50 à 200 mm |
| 7 | Force de serrage | 320T |
| 8 | Pression de fonctionnement de la station hydraulique | 15 MPa |
| 9 | Puissance du moteur hydraulique | 11 kW |
| 10 | Vitesse de levage du piston hydraulique | 10 mm/s |
| 11 | Température de travail à table | 40 à 45°C |
| 12 | Puissance du chauffe-eau | 45 kW |
| 13 | Structure de verrouillage de rails en aluminium pneumatique | Dia60-200 à piston X 24 pièces. |
| 14 | Taille de la chaîne de production: | Le nombre total d'unités utilisées est de: |
| 15 | Poids de la machine | Environ 40 tonnes |
| 16 | Source de puissance | 3P/50Hz ou 380V |
3Caractéristique:
3.1.Structure du bâtimentCadre principal à gantry, piston hydraulique à ascenseur inférieur et rail de guidage fixe;
3.2.Système hydraulique:Pour une efficacité élevée et une économie d'énergie, il s'agit d'un verrouillage automatique de la pression et d'une compensation automatique de la pression.
3.3.Wconduite de plateau:Dans le processus de déplacement de la plaque de vitesse.Dynamique, haute vitesse et décélération arrêt en place, l'ensemble du processus de transmission vectorielle,aucune incidence sur le mouvement en douceur.
3.4- Le chauffage.système d'échange:Le chauffage de l'eau est effectué par un courant d'eau dans la table pour le chauffage à la température requise.
3.5.Fonctionnement sécurisé:Le système de commande consiste en la régulation de la pression et du réglage du temps, du durcissement et du réglage, de l'affichage des défauts et du travail.Les paramètres utilisent le PLC et l'entrée numérique de l'écran tactileLe fonctionnement est simple, intuitif, sûr et fiable.
4Liste des pièces et description:
| Je ne veux pas. | Nom | Définition | Je suis désolée. |
| 1 | Unité de cadre de gantry | Structure principale | 4 pièces. |
| 2 | Tableau de travail | 7mX1,5mX40 mm solide | 4 pièces. |
| 3 | Relèche de guidage de table | Guider la roue de table réveillant | 4 pièces. |
| 4 | Mécanisme de synchronisation de levage | Faire tous les pistons au même niveau | 2 pièces. |
| 5 | Mécanisme de déplacement de la table | Moteur du train de conduite | 8 pièces. |
| Roue motrice | 4 paires | ||
| Roue déplacée | 8 paires | ||
| Tableau de travail | 4 pièces. | ||
| 6 | Station hydraulique | Cylindre hydraulique-Taiwan chaotian | 10 pièces. |
| Solénoïde-Taiwan chaotian | Une pièce. | ||
| Tubes souples hydrauliques | Une pièce. | ||
| Pièces hydrauliques | Une pièce. | ||
| Automobile-Siemens | Une pièce. | ||
| Pompes hydrauliques - Taiwan chaotian | Une pièce. | ||
| Commutateur de pression - Taiwan chaotian | Une pièce. | ||
| Accumulateur de prise de pression - Nanfang hydraulique | Une pièce. | ||
| 7 | Système de chauffage | Réservoir d'eau 120L avec plaque de chauffage (à l'intérieur en acier inoxydable) | Une pièce. |
| 8 | Système électrique de commande et de sécurité | PLC- Siemens | Une pièce. |
| Écran tactile 6 pouces-Siemens | Une pièce. | ||
| Parties d'éléments électriques à basse tension-Schneider | Une pièce. |
4.1Je vous en prie.unité de cadre d'antry: sa structure est celle d'une poutre de type portique fermée, contenue dans la bouteille d'huile sous pression, d'une poutre de levage et d'une plaque de porte fermée.
4.2- Je vous en prie.table de travail:L'acier massif avec traitement de fraisage et conducteur d'eau de forage en profondeur pour la circulation du chauffage.Il a une haute résistance et durabilité.
4.3Tableau gRésistance à l'usure:Le rail de guidage fixé au sol et renforcé par section de soudage croisée.
4.4- Je vous en prie.mécanisme d'ifting et mécanisme synchrone:afin de contrôler efficacement le mouvement régulier de la plaque de table de travail, fait monter et descendre un mouvement irrégulier inférieur à 10 mm.Le mécanisme est constitué d'un support d'engrenages et d'un arbre de torsion,et l'engrenage est réparti des deux côtés, reliés au cadre synchrone par les arbres de torsion synchrone transversaux et longitudinaux.
4.5Tableaumécanisme de mouvement: Il s'agit notamment du moteur d'entraînement, du réducteur. Chaque table est dotée d'un double entraînement. Chaque plaque dispose de 3 paires de roues mobiles.
4.6H.système hydraulique système hydraulique:C'est un système à double pression, quand on le soulève, la pompe fonctionne à haute puissance, quand on atteint la pression de réglage, la pompe s'arrête, quand la pression baisse de 10%.la pompe démarre pour la compensation de pression jusqu'à la réglage de la pressionPendant le durcissement de la mousse, le moteur hydraulique est en veille.
4.7- Je vous en prie.système de régulation de la température: La plaque de chauffage électrique chauffe l'eau et la pompe vers le tuyau de raccordement externe à la table pour être chauffée, puis de l'autre extrémité retourne dans le réservoir pour être mise en circulation.
4.8. Esystème de commande électrique:Le système utilise un écran tactile PLC+ de Siemens, et le point d'arrêt dispose d'un capteur pour la surveillance; le contrôle de la vitesse de marche de la table par conversion de fréquence et bouton de commande.
Le système dispose d'une protection contre les fuites électriques, d'un réglage et d'un affichage de la pression, d'un affichage du temps de durcissement de la mousse et d'un affichage de la température.- Je ne sais pas., série de produits.
La sécurité a des panneaux de sécurité et des paramètres d'avertissement.
