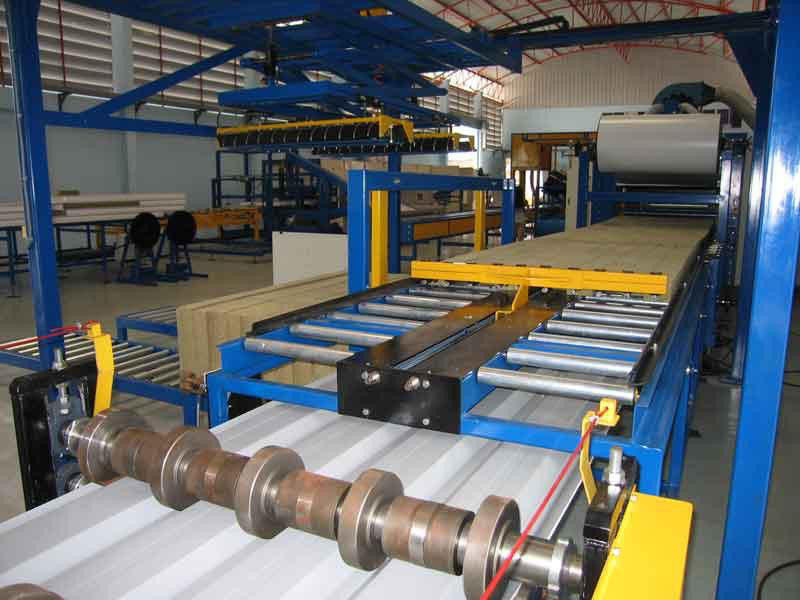

Lamination en rouleau formant des panneaux sandwich en laine de roche

Ligne de panneaux sandwich en laine de roche de style russe

La ligne de production de panneaux sandwich est composée de quatre (5) les sections principales, telles que: DECOILER en acier"Machine de formage de rouleaux",Le taux de rendementet la laine de rocheMachine de fraisage de chargement et de bordure,Panneau à sandwichLaminéouBlade et scieMachine à découper, table à rouleaux.

La ligne de productionest42000 mm x4000 mm par 2350 mm.

III.Les principales parties de la ligne de production:

• DECOILUrgencePour rouleaux de toiture: 1 ensemble.

• Type de décoiler: un seul arbre
• Largeur de la bobine: ≤ 1250 mm
• Poids de la bobine: ≤ 6 m

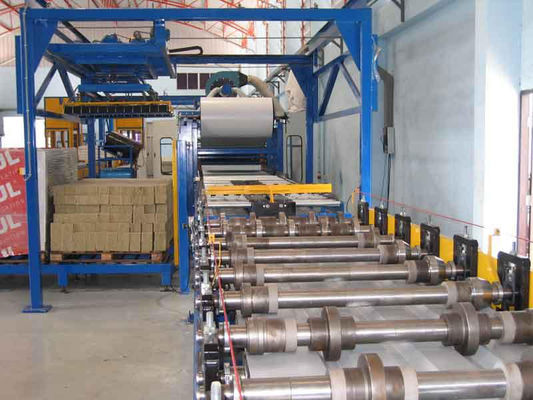

• Machine à former des rouleaux: 2 ensembles.

• Station à rouleaux pour panneau plat: 8 supports
• Matériau du rouleau: alliage GCr15
• Conduite et transmission: moteur à engrenages de 1,5 kW

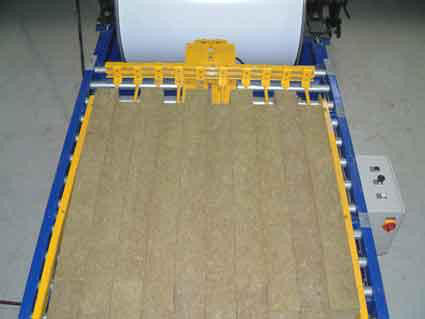

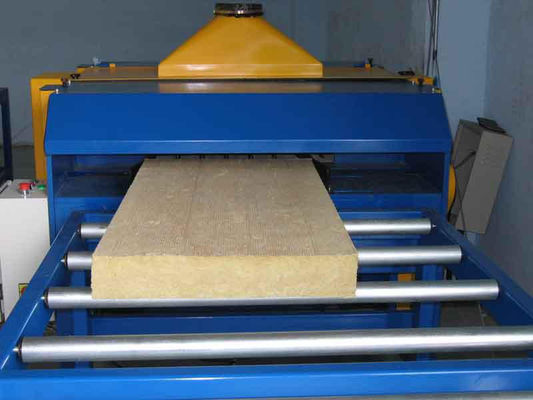

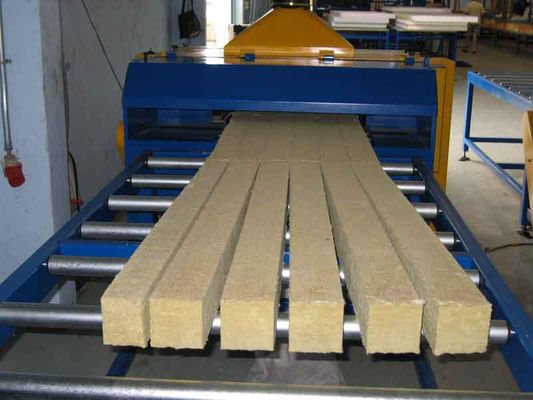

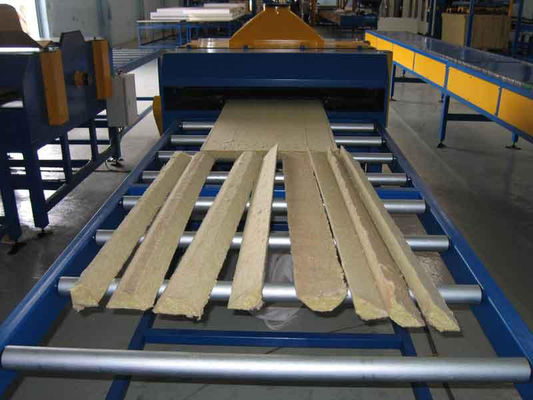

5.Laine de rocheMachine de fraisage de chargement et de bordure:Une pièce.

• Type de fraisage: couteau rond de fraisage
• Numéros de broyeur: gauche et droite deux pièces
• Puissance du moteur: 0,75 Kw x 2

5Un sandwich.Le groupeLaminéR avec cadre de toit-9m:Une pièce.

5.1 ROLLE de stratification:

• Ruloir en caoutchouc Diamètre: 150 mm
• Épaisseur de la couche de caoutchouc composite: 10 mm
• Nombre de rouleaux: 26 paires

5.2L'adhésifAppareil de pulvérisation:

• Nombre de pompes: 4 ensembles (supérieur et inférieur chacun 2)
• Puissance requise: 0,37 kW
• Volume de débit de colle: 0 ∼ 0,4 kg par pompe
• Type de régulation du volume de débit: Invertisseur de fréquence
• Échelle de colle: réglable

5.3 GLAUDispositif d'uniformité:Vitesse de diffusion: 80 fois/minute;

Puissance requise: 0,5 kW x 3;

Le relevé pneumatique du piston;

réglage de la position de l'avant et de l'arrière;

5.4 PlastiqueLe filmAppareil de revêtement:une résistance à la combustion supérieure ou égale à 1 kPa;

5.5 Aspiration des poussières pour Déchets:

• Type d'aspiration: ventilateur à souffler;
• Puissance requise: 2,2 kW;

6.BLADE et scie circulaire Coupeur de panneau: Une pièce.

• Puissance requise 1,5 Kw x 2
• Épaisseur du panneau: 40 mm ∼ 200 mm
• Longueur du panneau 1200 mm ¥ 30000 mm
• Le mouvement du coupeur: 1800 mm (distance entre les cylindres)
• Type de fonctionnement: écran tactile et PLC
• Trains coulissants: roulement linéaire
