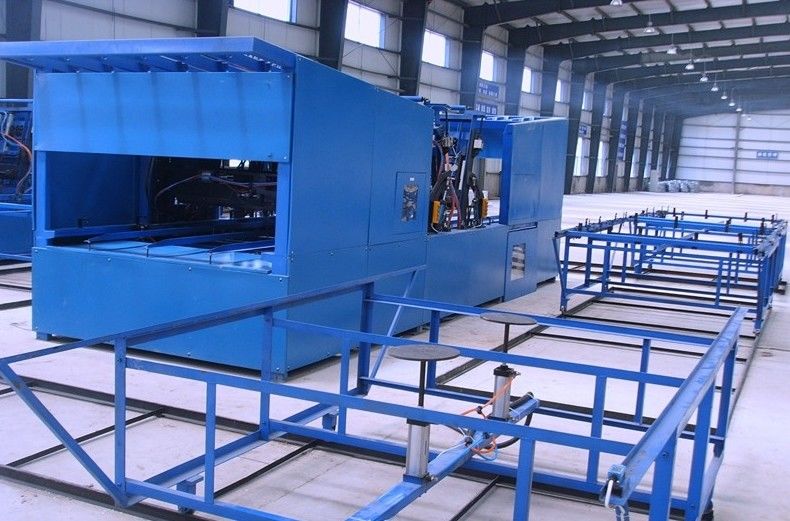

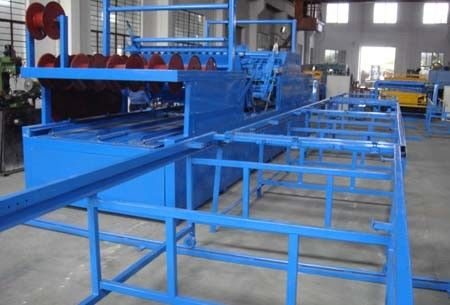

Ligne de production de panneaux sandwich EPS en treillis métalliques 3D

Ligne de panneau de treillis métallique EPS

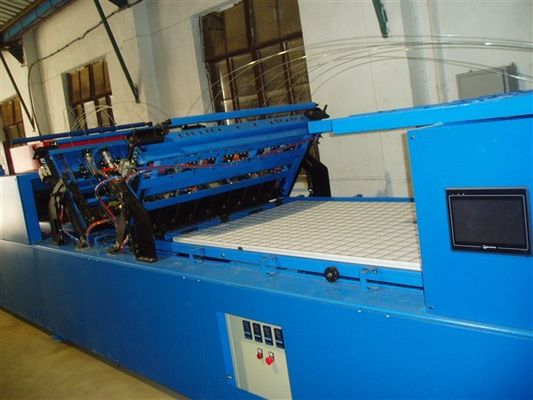

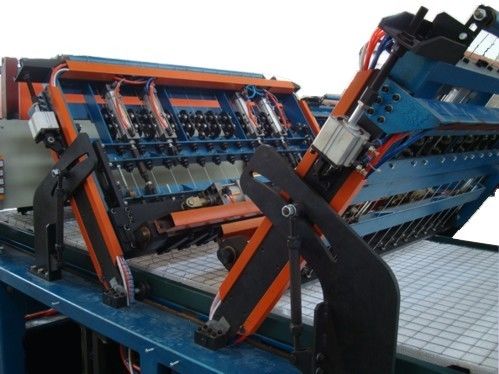

La machine de panneau de treillis métallique 3D est la machine principale de la ligne de production de panneaux 3D, qui adopte le système de commande PLC, cylindre d'air ou moteur pas à pas comme entraînement.et contrôler la position de filet de fil et la carte EPS automatiquement pour compléter la production du panneau 3D. ligne de soudage 3D de treillis métalliques pour la production de panneaux de treillis métalliques de renforcement.
Cette ligne de production est dotée d'un haut niveau de fabrication automatique, d'une efficacité productive, d'un faible taux de soudage par défaut, d'une forte pression et résistance de soudage.Les produits finis (panneaux 3D) sont d'excellente qualité et à faible coût.

Les spécifications:
Énergie d'entrée: AC380V, 50HZ, 75KVA
Équipement de source d'air: 3 m³/min, 0,6 MPa
(1) Taille standard:
Structure des mailles de fil: 50*52 mm
Diamètre du fil d'insertion: 1,8 à 3,2 mm
Épaisseur du noyau EPS: 50 à 120 mm
Structure du fil d'insertion: treillis à fil simple et double; insertion rare et dense
Longueur: 3000 mm
Largeur: 1220 mm
(2) Taille non standard:
Structure de treillis métallique: 30*30 mm, 50*50 mm ou selon les besoins;
un diamètre de fil d'insertion de 3,0 à 3,5 mm;
Épaisseur du noyau EPS: 120-150 mm ou selon les exigences;
Longueur maximale: 6000 mm
Productivité: type 3D ((trou de maille 50*50 mm)
Insertation dense: 400 m2/8 heures
Insertation de spars: 600 m2/8 heures
Matériau du fil: fil galvanisé ou à froid à faible teneur en carbone
Matériau du noyau EPS: type résistant au feu
Taux maximal de non-soudage: 3%
Résistance de soudage: joints de soudage ((maille de fil de 2,5 mm), résistance minimale: 450N
Longueur de la machine: 13500 mm
Largeur de la machine: 1800 mm
Hauteur de la machine: 1700 mm
Poids de la machine: 4000 kg
