Machine de fabrication de panneaux de plafond en mousse de PU

Machines pour revêtement de panneaux muraux

Spécification générale:

Épaisseur de tôle d'acier: 0,3-0,6 mm

Largeur de tôle d'acier: 600 mm

Matériau de base: mousse en PU

Vitesse de travail: 2 à 6 m/min

Puissance: 42 kW

Dimension de production: 38m*2,3m*2,8m

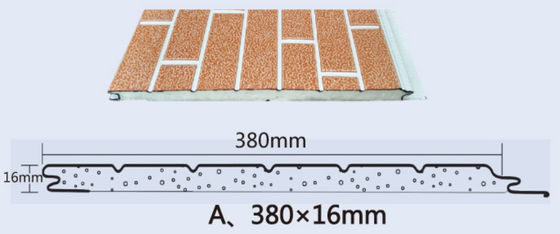

Épaisseur du produit: 15-20 mm

Production annuelle: 400 000 m2

Liste des pièces:

• Les principales parties de la ligne de production:

1- Je suis désolé.- Je vous en prie.Une pièce.

• Type dedécoiler:Cadre en acier
• Étalonnage hors bord:Détecteur photo-sénor et conduite à moteur pas à pas
• Largeur de la bobine:Pour les véhicules à moteur
• Poids de la bobine:≤ 5 m

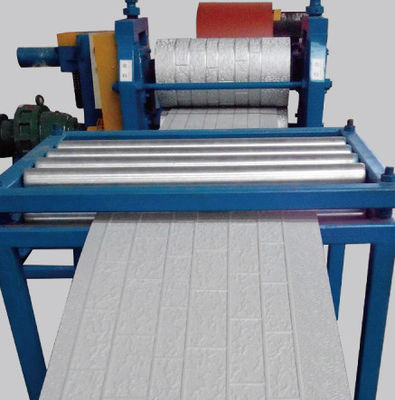

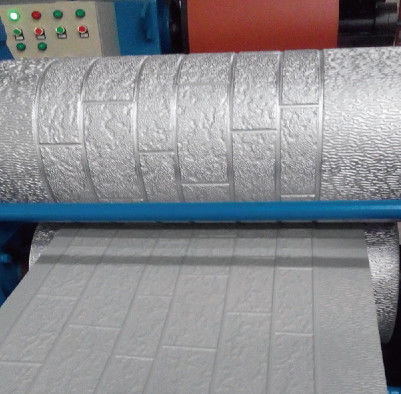

2- machine de gravure en acier: 1 pièce.

• Caractéristiques du rouleau: DIA450 mm, largeur: 1200 mm.
• Dureté de la surface du rouleau:HRC 58 à 63
• Pa)transformé à l'étain:machine à gravure au laser
• Mode de pression: mécanique
• Vitesse de fonctionnement: 0~20 m/min, vitesse modifiée par onduleur.
• Le pouvoir: 11 kW

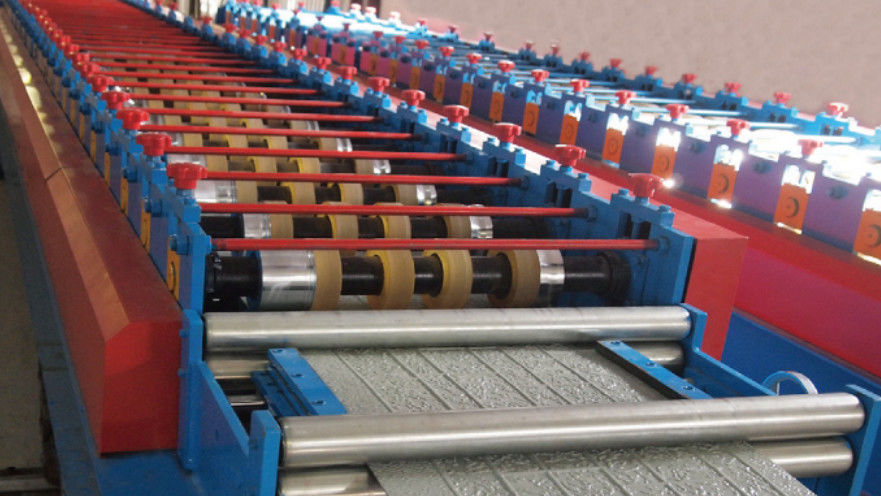

• Machines de formage de tôles d'acier:Une pièce.
• Pour les produits de transformation: 16
• Diamètre du rouleau: ¢ 72 mm, ¢ 80 mm
• Matériau du rouleau: 45 traitement thermique en acier
• Épaisseur du revêtement chromé de la surface du rouleau:00,05 ‰ 0,06 mm
• Vitesse de formage: 0·6,0 m/min synchronisées avec la machine à panneaux
• Type de synchronisation: synchronisation électrique
• Puissance motrice: 3,0 kw
• Taille de la machine de formage: 81000 × 1400 × 1200 mm

• PU à basse pression (à deux composants)InjectionMachines et appareils:1Je vous en prie.

• Volume de décharge: 20-80 g/sec, chambre de mélange à deux composants;
• Matériau: type de veste SUS304
• Pour les tuyaux de matériau: ISO Diamètre: Φ1/2 Diamètre pour POL: Φ1/2
• Pompes de mesure: 2 ensembles d'engrenages de haute précision
• Système de régulation de la température: affichage d'entrée numérique, contrôlé par PID
• Réservez une interface d'E/S sur le PLC: correspond à la commande de l'ensemble de la ligne de production
• MC nettoyage automatique: 1 jeu
• Système automatique d'alimentation en matériaux: 2 ensembles

• Machine à double courroie 18m: 1 pièce.

• Ceinture en fibres tissées en plastique, largeur 600 mm (x 3 mm), surface lisse et haute résistance;
• Le support est en acier H Beam, d'une longueur totale de 18000 mm; la largeur est d'environ 600 mm,
• la hauteur de la ceinture est d'environ 1,2 m.

CeintureconduireLeappareil:

• La chaîne de conduite de la plaque est constituée d'une boîte de vitesses et d'une chaîne planétaires, et la vitesse est contrôlée par un onduleur commun pour rendre la vitesse de fonctionnement de 0 à 8 m / min.

Structure de levage de la ceinture vers le haut:

• Le levage de la ceinture vers le haut est effectué par huit cylindres hydrauliques, et la hauteur de levage est de 10 à 50 mm.

• Coupeuse de panneaux: Une pièce.

• Outil de coupe: scie circulaire
• Puissance requise 1,5 Kw x 2
• Épaisseur du panneau 20 mm ️ 50 mm
• Longueur du panneau 1200 mm ¥ 30000 mm
• Le mouvement du coupeur: 1800 mm (distance entre les cylindres)
• Type de fonctionnement: écran tactile
• Poids total de la coupeuse 1,5 m

• Fle poussièrecollecte: Une pièce.

• Ventilateur à aspiration et sac en tissu
• Puissance 2,2 kW
