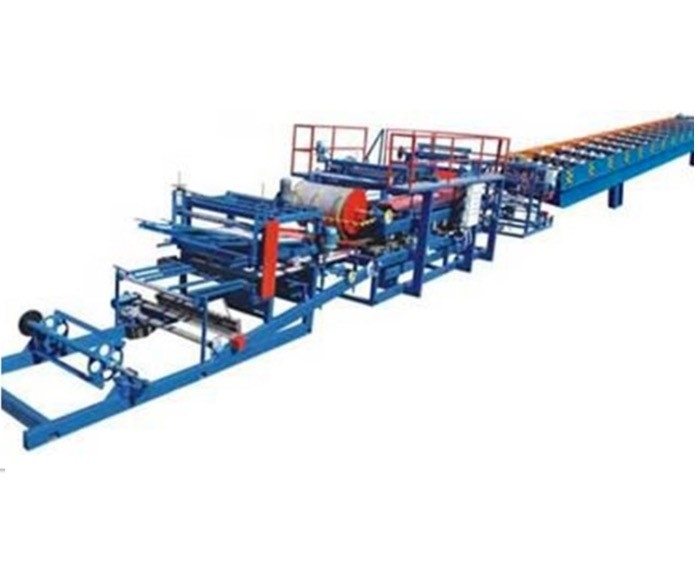

ZL6 Polyuréthane EPS Panneau sandwich mur de toiture

ligne de production de panneaux sandwich polyuréthane eps

Description du produit:

1Cette ligne de production de panneaux sandwich eps adopte une technologie avancée intégrant la technologie pneumatique, électrique et mécanique.

2.Il est contrôlé par ordinateur; affichage chinois / langue anglaise.Les gens peuvent très facilement l'utiliser.

3.La longueur du panneau sandwich final peut être contrôlée par le système informatique, en fonction des exigences de l'utilisateur.Le système informatique a une orientation précise avec affichage chronométré sur l'écran tactile.

4Cette ligne de production de panneaux sandwich eps, qui utilise une machine de formage de rouleaux pour les panneaux de toit et de mur, peut produire différents profils de panneaux.

5.La forme du panneau sandwich peut être conçue et modifiée selon les exigences de l'utilisateur; c'est pour la demande de différents utilisateurs.

Exigences relatives au canal de plafond (pour référence):

1. épaisseur de bobine en acier:0.3-1.0 mm

2. matériau de bobine d'acier: couleur Plaque d'acier, tôle galvanisée

3Épaisseur du cœur: 20 à 300 mm

4. capacité de production (selon votre colle):

4-4,5 m/min ((le plus rapide), 2-2,5 m/min ((le plus lent)

configuration de la ligne de production de panneaux sandwich eps

1. Machine à former

1Décoiler

(1)Diamètre intérieur: Φ508
(2)Diamètre extérieur: 1250 mm

(3) Capacité de chargement maximale: 5000 kgs
(4)Types: manuel

2. Dispositif de précoupe

(1)Types de tonte: tonte électrique

(2)Puissance motrice: 0,75 kW

(3) Machine à tôler les toits

(1)Épaisseur du matériau: 0,3-0,8 mm
(2) Rouleaux: 13 groupes

(3)Matériau pour les rouleaux: acier 45° poli et recouvert de chrome HRC55­60°
(4)Matériau pour l'arbre: #45 acier après traitement

(5)Diamètre de l'arbre: 70 mm

(6)Épaisseur du panneau de cadre: 14 mm

(7) Vitesse:environ 8 m/min

(8)Puissance du moteur: 3 kW

(9)Type de moteur: chaîne de 0,6"

Voltage électrique:380V/3Ph/50Hz

Type de contrôle:PLC (DELTA Taiwan)

Transducteur: 0,4 kW

2. machine à panneaux

1.Rouleaux en caoutchouc composite

(1) Diamètre du rouleau: 180 mm

(2)Épaisseur de la couche de caoutchouc composite: 10 mm

3) Dureté de la couche de caoutchouc composite: 60

(4)Nombre de rouleaux: 36

2.Section de colle

1.Section de colle

(1) Nombre de pompes: 4 ensembles (supérieur et inférieur chacun 2)

(2) Puissance motrice: 0,37 kW

(3) Volume de débit de colle: 0 à 0,4 kg par pompe

(4) Type de régulation du volume de débit: fréquence de changement

(5) Écaille de la colle: (blanc): (noir) 1.5

(6)Nom du groupe: PUA et PUB

(7) Vitesse de propagation: 80 fois/min

(8)Puissance motrice:0.5KW x 3

2.Appliquer une pellicule de protection:

(1) Type de film de protection appliqué: automatique

3- Un dispositif de formage.

(1) Grooving: selon les exigences de conception

(2) Profondeur de rainure: 0,5 à 1,0 mm

4.EPS coupe-roues etEPS collecteur de déchets

(1) Type de coupe: coupe thermique électrique

(2) Nombre de chauffe-eau: 3

(3) Puissance du chauffe-eau: 2,5 kW × 6

(4) Puissance motrice:0.75 kW

(5) Type de collecte: sous vide

(6) Puissance motrice:2.2kw

5.Dispositif de découpe de panneaux sandwich

(1)Matériau:EPS

(2) Type de coupe:coupeuse à cisailles

(3) Puissance motrice: 1,5 kW × 2

(4) Épaisseur du panneau: 40 à 300 mm

(5) Longueur du panneau: 1200 à 30000 mm

(6) Mouvement du coupeur:1800 mm (distance entre les cylindres)

(7) Type de fonctionnement:écran tactile

6Système électrique:

(1)Tension électrique:380V/3Ph/50Hz

(2) Type de contrôle: PLC (Delta, Taïwan)

(3) Enregistrement: Omron
