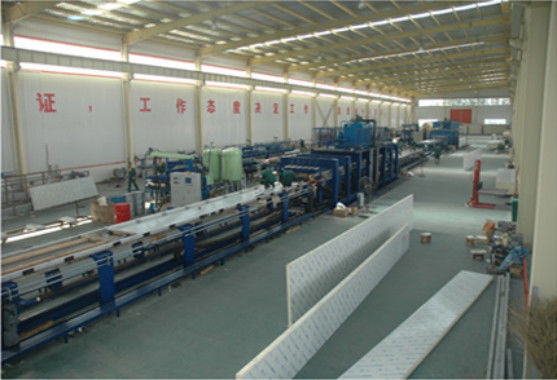

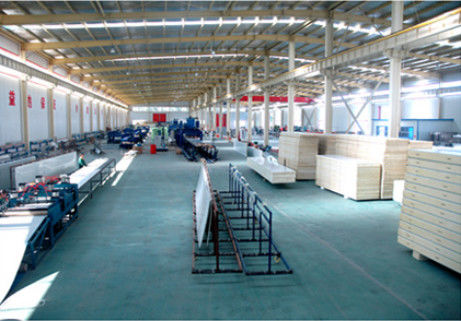

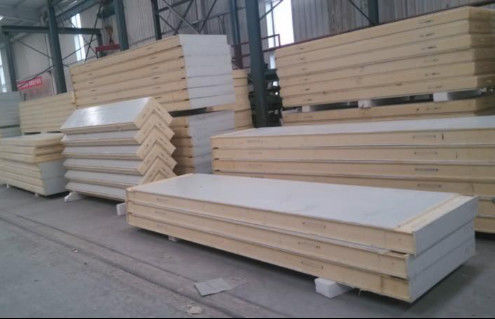

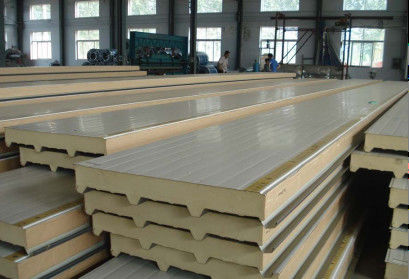

Ligne de panneau sandwich en PU de 60 mm non continue

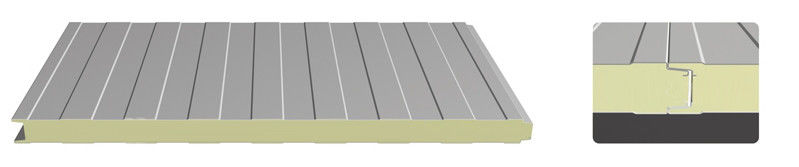

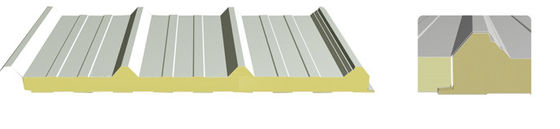

Machine à panneaux sandwich en PU

1. Application et propriétés:

Nmachine à panneaux sandwich en PU en continu, également appelée machine à presse en PU. Lors du travail, deux modèles font l'injection et le durcissement de mousse, en même temps, les deux autres pour le démontage du produit.Donc deux vont à l'intérieurLes caractéristiques de l'équipement est petit corps par rapport à la ligne de production continue de panneaux sandwich PU,mais plus adapté aux chambres froides de stockage de panneaux sandwich et autres panneaux sandwich en polyuréthane de construction à haute isolation.

2.Configuration principale
2.1- Le cadre de la machine à stratifier 1pcs.
Le cadre de la machine de laminage est en acier soudé, la résistance est suffisante pour la demande de mousse.

2.2- Disque de presse fixe 1pcs.
Le disque de presse fixe est issu du processus de pièce entière, avec le canal de cycle de l'eau à l'intérieur.Son processus de conception et de fabrication pour un certain nombre d'indicateurs de processus d'inspection afin d'assurer les exigences de puissance maximale de la machine de mousseLa planéité du modèle est de 0,5 mm, la rugosité de la surface Ra = 3,2 mm

2.3- Modèle 4 pièces.
Le modèle est la partie principale de la machine de presse, le modèle vers le haut et vers le bas utilisé simultanément, le modèle est du processus de plaque d'acier solide de pièce entière, avec le canal de cycle de l'eau à l'intérieur.Le processus de conception et de fabrication du modèle pour un certain nombre d'indicateurs de processus d'inspection afin d'assurer les exigences maximales de puissance de la machine à mousse. La planéité du modèle est de 0,5 mm, la rugosité de la surface Ra = 3,2um. Chaque modèle a un moteur indépendant, se déplaçant sur le rail. Chaque modèle a une chaîne de manutention et des câbles d'entraînement à l'intérieur,tuyaux de chauffage, etc..

2.4Synchronisation
Le processus de modèle a une structure synchronisée composée d'une barre d'engrenages qui assurera une synchronisation en douceur à la hausse

2.5Système de commande électrique

Appliquer un PLC pour contrôler chaque mouvement de l'unité et la presse ouverte et fermée;

• bouton de redémarrage et de retour d'urgence;
• bouton d'arrêt et de recyclage;
• Système de régulation de la température du modèle;
• la lumière de signalisation;
• Températeur de chauffage et limite de niveau d'eau

2.6.Système hydraulique: pompe à débit divisé contrôler le modèle ouvert et fermé

2.7Système de chauffage: réservoir d'eau chauffante régler la température de fonctionnement de 30 à 60°C.

2.8.Sécurité: protection des capteurs photo en cas d'entrée dans une zone dangereuse

3,Les caractéristiques techniques:

• Taille du modèle: 12300mmX1500mm
• Épaisseur de la plaque de table: 60 mm
• Plaineté de la surface de la table supérieure à: 3,2 μm
• Le plan de surface de la table est inférieur à: 0,5 mm
• Température de la plaque de table: 30 à 60 °C
• Taille maximale du produit: 12000mmX1200mmX200mm
• Max. force de serrage: 200 T
• Plage d'épaisseur de: 20 à 220 mm
• Pression de la station hydraulique: 6 à 15 MPa
• Taille de la ligne de production: 37mX1.9X1.8 ((L/W/H)
• Poids de la machine: environ 48 tonnes
• Puissance: 3P/50Hz ou 380V
• Puissance du chauffe-eau: 36 kW
• Puissance de la station hydraulique: 11 kW

4.Liste des parties principales
