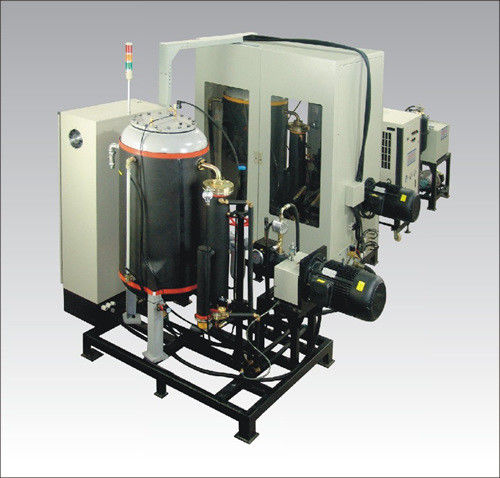

Machine à distribuer de la mousse de PU à haute pression de 400V à 50Hz

Machine à mousser en PU

Machines pour la distribution de mousse à haute pression

La machine de distribution de mousse à haute pression assure aux composants un conditionnement, une mesure, un mélange et une coulée précis.Les paramètres du processus tels que le débit des composants sont contrôlés en boucle fermée et gérés par un ordinateur personnel industriel.

Données techniques

Tension d'alimentation: 400 V à 50 Hz

Tensions des appareils auxiliaires: 24 V cc

Air comprimé: 6/8 bar

Consommation d'air: 300 NL/min

Pression de travail de coulée: de 150 à 200 bar

Température des composants: 20 °C

Résultats minimaux de l'IMD: 240 kg/heure

Puissance maximale MDI: 1200 kg/heure

Production minimale de polyols: 200 kg/heure

Produit de polyol maximum: 1,020 kg/heure

Puissance minimale du catalyseur: 8 kg/heure

Puissance maximale du catalyseur: 40 kg/heure

Production minimale de pentane: 20 kg/heure

Puissance maximale de pentane: 80 kg/heure

Les sorties de la machine mentionnées ci-dessus se réfèrent à des matériaux dont la viscosité ne dépasse pas 2000 cps à une température de 20 °C et un poids spécifique moyen de 1,1 gr/cc.Les valeurs de sortie sont valables pour une fréquence principale de 50 cycles.. La machine de distribution de mousse à haute pression est composée de:

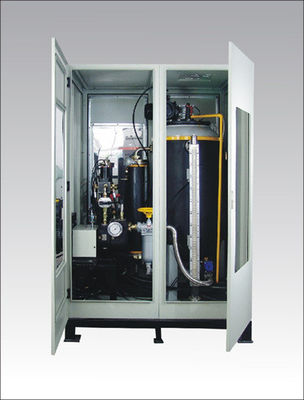

Groupe de stockage et d'alimentation des composants au groupe de mesure

• ligne MDI complète d'un réservoir en acier au carbone à double paroi isolé extérieurement, d'une capacité de 250 litres, contrôle visuel électronique du niveau pour chargement automatique,pompe à engrenages de chargement (pour le chargement des réservoirs depuis IBC), PT 100 sonde pour le contrôle de la température, échangeur de chaleur de tube en acier inoxydable sur le circuit de recyclage des composants et échangeur de chaleur de plaque complet de l'unité de conditionnement sur la ligne d'alimentation des composants.

Pompe à engrenages volumétriques pour les composants alimentant la pompe à haute pression de mesure, couplée à un moteur électrique à trois phases commandé par onduleur et équipée d'un filtre à cartouche.Contrôle de la pression d'alimentation par transducteur électronique. ligne MDI complète de câbles, de connexions électriques, de tuyaux rigides et flexibles et de divers accessoires. pompe à engrenages pour le chargement des réservoirs (120 l/min).

• ligne de polyol complète de réservoir en acier au carbone à double paroi isolé extérieurement, d'une capacité de 250 litres, contrôle visuel électronique du niveau pour chargement automatique,pompe à engrenages de chargement (pour le chargement des réservoirs depuis IBC), PT 100 sonde pour le contrôle de la température, échangeur de chaleur de tube en acier inoxydable sur le circuit de recyclage des composants et échangeur de chaleur de plaque complet de l'unité de conditionnement sur la ligne d'alimentation des composants.Pompes à engrenages volumétriques pour les composants alimentant la pompe à haute pression de mesure, couplée à un moteur électrique à 3 phases commandé par onduleur et équipée d'un filtre à cartouche, régulation de la pression d'alimentation par transducteur électronique, ligne de polyol complète de câblesconnexions électriques- pompe à engrenages pour le chargement des réservoirs (120 l/min).

• Ligne de catalyseur complète de réservoir en acier inoxydable, d'une capacité de 30 litres, contrôle visuel électronique du niveau pour le chargement automatique, pompe de chargement pneumatique pour le chargement du réservoir de l'IBC.Pompes à engrenages volumétriques pour composants couplés à un moteur électrique à trois phases commandé par onduleur et équipés d'un filtre à cartouche.

Contrôle de la sortie avec débitmètre de masse Contrôle de la pression d'alimentation avec transducteur électronique Ligne de catalyseur complète de câbles, connexions électriques, tuyaux rigides et flexibles et divers accessoires

• un débit d'air de l'unité d'alimentation supérieure ou égale à 1 W; et

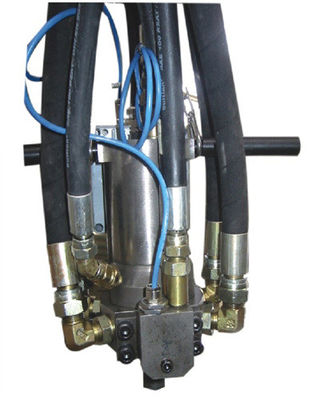

• Chambre de mélange

• Mélangeur dynamique

• Moteur électrique à courant alternatif triphasé commandé par onduleur

• Accouplement moteur/chambre de mélange au moyen d'un joint magnétique

Cet appareil est équipé de câbles électriques, de connexions de câblage et de conduites hydrauliques et de leurs accessoires.

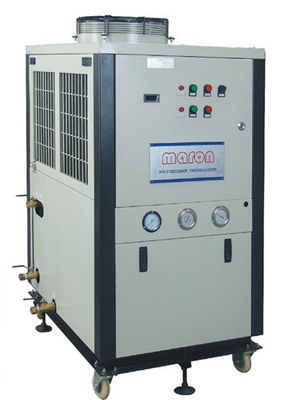

• Unité de refroidissement par eau (pour le contrôle de la température des composants)

Sa fonction est de fournir de l'eau de conditionnement en boucle étroite à puissance et température constantes pour permettre l'auto-ajustement de la température de fonctionnement de la machine à polyols et isocyanates.
