Lamination de l'acier à bande de convoyeur à panneau sandwich PU

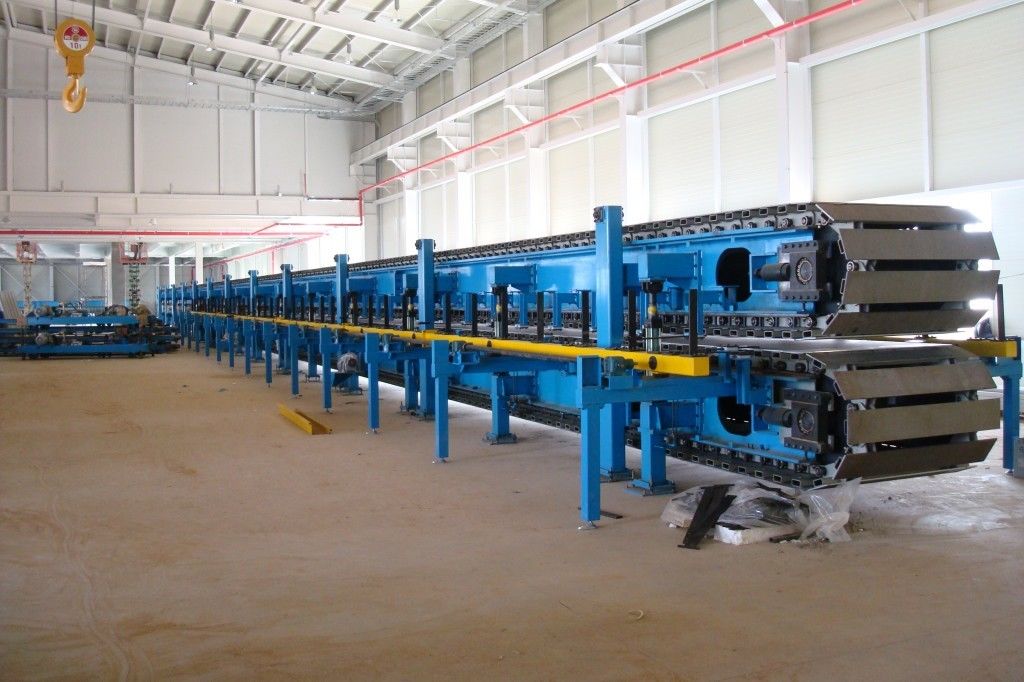

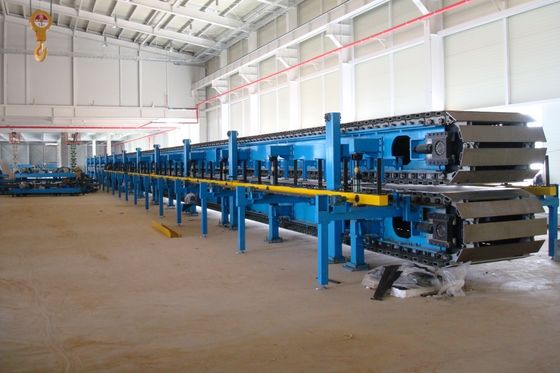

• Le laminateur est de haute qualité avec une conception basée sur des années d'expérience de fabrication et des commentaires des unités d'exploitation.Des convoyeurs à chaîne isochrones de 5 mètres de long (d'une ligne de centre de roue à l'autre) et de 1320 mm de large seront construits de façon similaire.Le convoyeur supérieur sera soutenu par une tige à vis à bille et les unités de guidage seront montées sur le convoyeur inférieur.
• Le châssis des convoyeurs sera constitué d'une structure en acier.
• Les ceintures supérieure et inférieure sont entraînées sur des arbres de tête montés sur un roulement anti-frottement et sont équipées d'unités de prise pour maintenir une tension appropriée.Les unités d'absorption compenseront également l'expansion et la contraction thermiques.
• Un ascenseur cylindrique hydraulique soulève et abaisse le convoyeur supérieur pour fournir un espace de 40 mm à 200 mm entre les surfaces de travail des lattes.
• La distance horizontale entre les deux côtés des blocs d'étanchéité en nylon peut être réglée pour répondre aux exigences de différents panneaux sandwich de largeur.
• Deux moteurs à courant alternatif isochrones à vitesse variable entraînent le convoyeur laminateur.La vitesse est variable avec une plage de 1 à 12 mètres/minute.
• Le système de guidage latéral pour assurer l'étanchéité de l'extrémité du panneau est intégré.Un ensemble de guides latéraux spécifiques au profil est inclus.Je vous en prie. ltd will provide detail drawing of permanently affixed side guides to allow customer to match up profile-specific side guide block that they will manufacture in-house or source locally for other profile and product thickness requirements
• Les commandes pour le fonctionnement du laminateur seront situées dans un panneau de commande monté au centre.
• Le laminateur est équipé d'un système de chauffage électrique indirect, utilisé pour chauffer les plaques de bande transporteuse du laminateur.

Table à verser et tête de mélange laminateur placés

La table de coulée du stratificateur sera montée sur le sol à la tête du stratificateur.Il doit être conçu et construit pour avoir des zones d'échappement rectangulaires recouvertes de métal en expansion le long des bords extérieurs de la table de couléeIl y aura une disposition au bas de la table pour le raccordement des conduits fournis par le client.

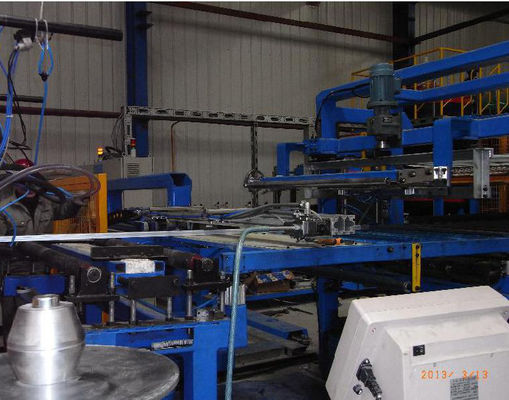

La position de la tête mixte du stratificateur doit être fixée au sol à l'extrémité de la tête du stratificateur;il sera conçu et construit comme une tête de mélange aérienne en position avec les têtes de mélange montées au-dessus de la table de couléeCette position de tête de mélange est équipée pour avoir la capacité de l'axe X. Y. Z. L'axe Y change la position de tête de mélange le long de la longueur de la table de coulée.L'axe X modifier la position de la tête de mélange le long de la largeur de la table de couléeL'axe Z régle la hauteur de la tête de mélange au-dessus de la table de coulée.

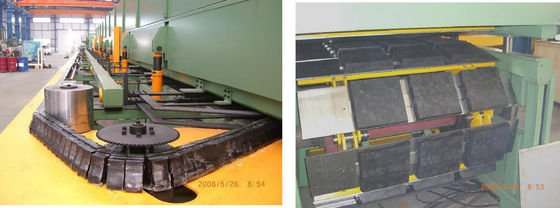

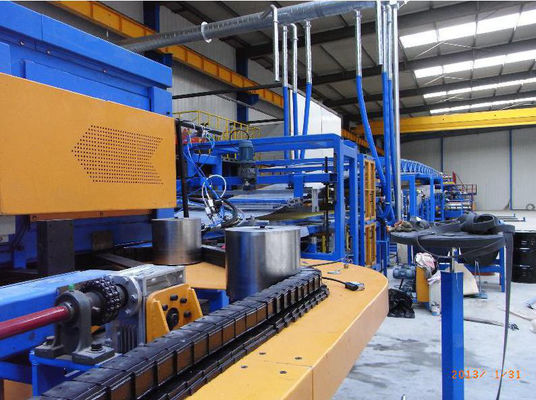

Chaîne de blocs d'étanchéité en plastique pour guides latéraux

Un arbre de support et un support sont fournis pour permettre l'application d'un film protecteur en plastique sur les deux côtés du panneau immédiatement en aval du stratificateur.Les stations de prise de revêtement de bloc d'étanchéité en plastique sont situées immédiatement en aval du stratificateur pour retirer le bloc d'étanchéité en plastique des panneaux avant d'entrer dans le stratificateurIl y a 9 ensembles de blocs de scellés en nylon pour faire des panneaux d'épaisseur, un ensemble de blocs pour soutenir le panneau de toit.

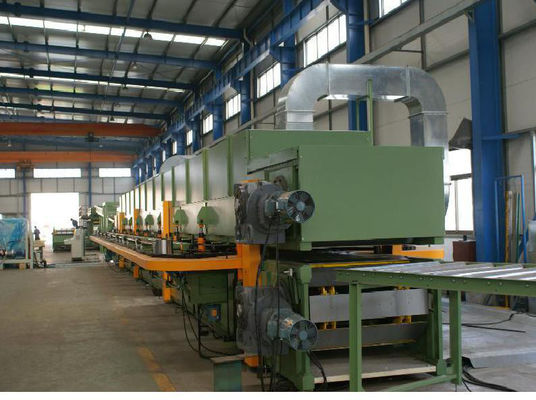

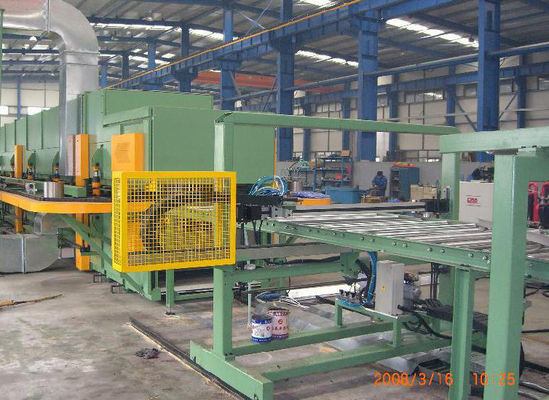

Système de chauffage et d'isolation thermique

Le système de chauffage adopte la chaleur électrique du chauffe-eau et l'air chaud du ventilateur pour maintenir la température à 25 à 60 °C à la surface de la plaque de chaîne de la machine DOUBLE BELT.La température peut être ajustée en fonction du processus de production..

Les cadres du stratificateur seront isolés individuellement par des panneaux isolants en acier à double paroi d'une épaisseur de 40 mm.
