200 mm épaisseur de panneau en PU

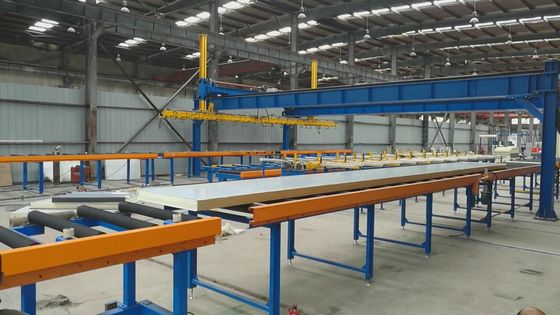

Plaqueur de panneaux en PU

L'empileur de panneaux soulève les panneaux terminés d'une table et les place les uns sur les autres pour répondre aux besoins de transport.L'empileur utilise un système de levage sous vide pour soulever le panneau de la ligne à la pile.

Spécifications générales:

• Longueur minimale du panneau: 3,5 mètres

• Longueur maximale du panneau: environ 15 mètres

• Épaisseur du panneau: 40-200 mm

• Pile de panneaux: jusqu'à 1,1 mètre de haut

• Décalage longitudinal du panneau: +/-30 mm

• Décalage transversal du panneau: +/-10 mm

• Le temps de fonctionnement nominal: cycle est de 50 à 80 secondes

      L'empileur se compose des éléments principaux suivants::

• En pleine image

• Voiture de traversée

• Faisceau de levage vertical.

• Système sous vide avec coussinets d'aspiration

• Empilage à partir d'un convoyeur (panneaux empilés à partir de ce convoyeur)

• Système de commande pour le fonctionnement du système

• Positionnement automatique du panneau à empiler

• tourneuse à panneaux papillons (comme indiqué ci-après)

L'empileur se compose d'un cadre de portail complet sur le panneau et utilise une poutre de levage de pleine longueur pour l'empilage.Le faisceau de levage est guidé par un ensemble de rouleaux pour assurer un empilement précisDes coupes de levage sous vide sont utilisées pour soulever le panneau et une pompe et un réservoir sous vide sont utilisés pour obtenir la sécurité et la vitesse maximales du vide.Les gobelets de levage sous vide utilisent une bande d'étanchéité douce pour assurer une sécurité de vide sûreLes moteurs à engrenages sont utilisés pour le levage et la traverse de l'empilage.

Le système d'empilement du panneau conduit automatiquement le panneau à la position d'empilement. Le panneau de position de l'empileur via des capteurs et positionne le panneau sous l'empileur selon les besoins.Les panneaux sont soulevés par le faisceau de levage à l'aide des bouchons d'aspiration, puis transféré à la position d'empilementLorsque la pile est au levier de réglage, le convoyeur conduit le panneau vers le convoyeur de sortie ( convoyeur d'emballage d'entrée).L'empileur peut également s'empiler (à la demande de l'opérateur) dans une position d'empilement de rejet ̇ cette position n'est pas un système de convoyeur et est une position qui permet à un chariot élévateur de retirer les panneaux empilés dans la positionLa position d'empilement des rejets est constituée d'une position de déchargement dans le système d'empilement pour permettre l'empilement de panneaux de rejets jusqu'à 12 mètres.L'opérateur peut en retirant les panneaux de libération de bouton à cette position où ils peuvent être enlevés par chariot élévateur après la production de panneauxLe système d'empilement permet de double empilement des panneaux pour répondre aux problèmes de vitesse de livraison des panneaux plus courts.
